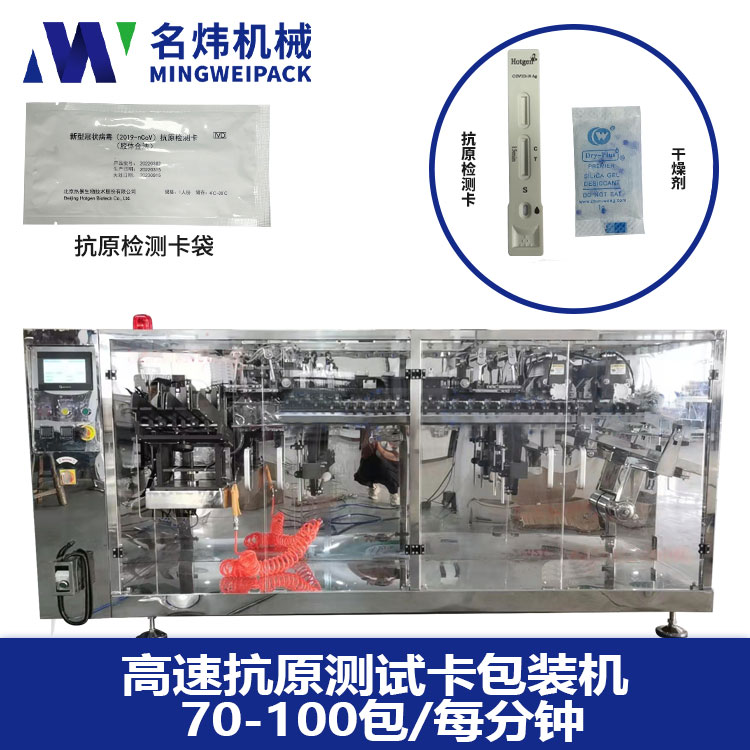

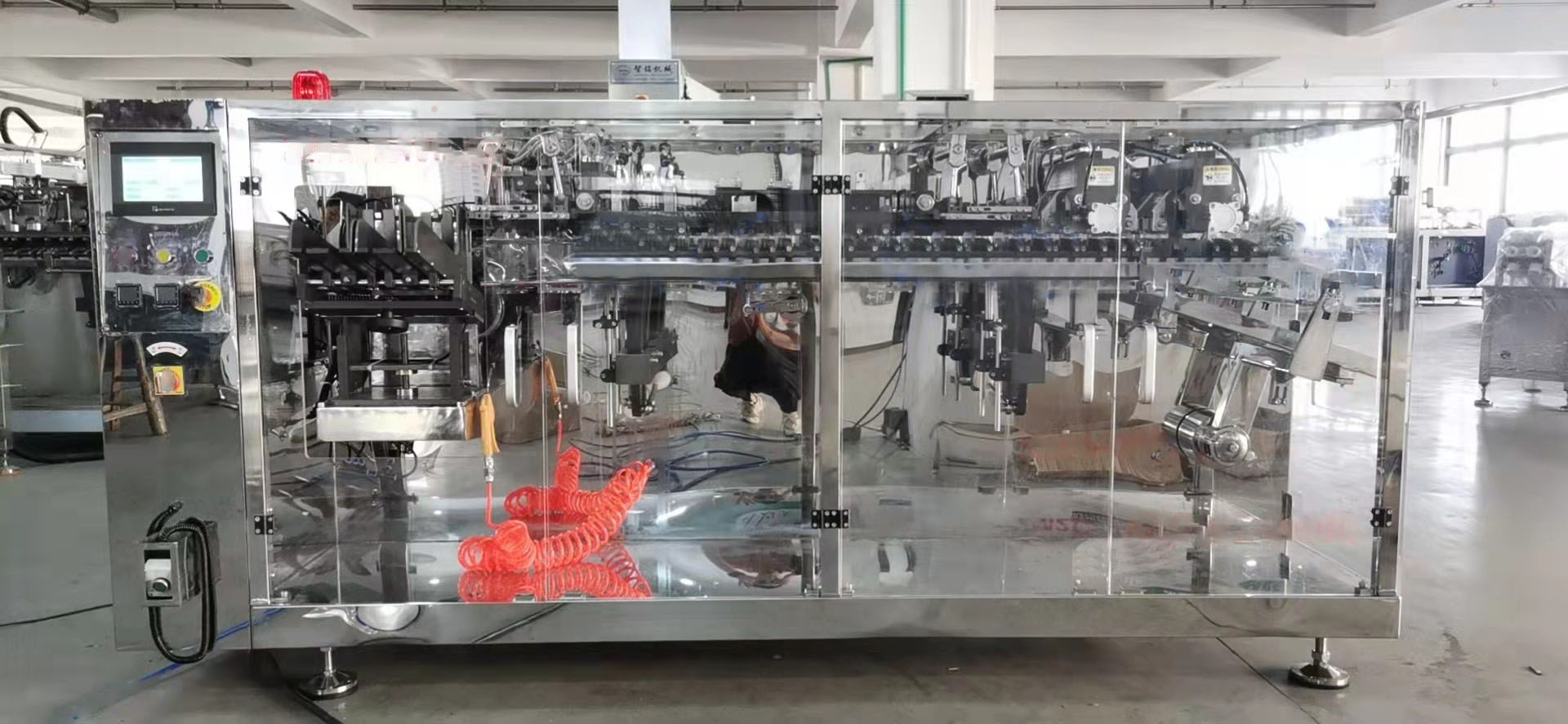

MW2C-110D 抗原檢測卡水平給袋式雙出給袋式包裝機
1、先進的設計理念，一次動作循環生產2袋
2、單軸傳動加分割器間歇運動設計，包裝速度快、運行更加穩定、維修更簡單、減少次品率。
3、模塊化加熱、溫控更精準、加熱故障可報警提示。
4、先進的設計理念、降低了包材損耗，保證了設備運行的穩定性，延長了設備的運行壽命。
5、操作簡單方便，采用先進的PLC+POD（觸摸屏）電氣控制系統、人機界面友好。機器的包裝范圍廣泛、可包裝 生蛋，咸鴨蛋，松花蛋，雞蛋，液體、醬體、顆粒、粉劑、固體各種可裝袋物料、只需根據不同的物料先用不同的計量裝置即可。
6、本機使用預制好的包裝袋，包裝圖案完美，封口品質好，從而提高了產品的品質與檔次
7采用振動盤和自動投保機下料
產品技術參數
產出 | Output | 2出袋 |
袋形 | Bag Type | 各種預制袋,三邊封袋、四邊封袋、自立袋、手提袋、壺口袋、拉鏈袋、復合袋等等 |
單袋尺寸 | Single Bag Size | |
袋子尺寸 | Bag Size | 寬50-100 |
袋子尺寸 | Bag Size | 長90-170 |
速度 | Speed | 70-100包/分鐘 |
下料工位 | Cutting Station | 2工位 |
主機功率 電源要求 工作氣壓 耗氣量 主機外形尺寸 重量 | Power Voltage Air Pressure Air Consumption Host Dimensions Weight | 8kw 3Phase 380V 50HZ 0.6Mpa 500L/min 3000x1380x1450 3000kg |
機器配置清單
序號 | 品名 | 規格型號 | 品牌 | 備注 |
1 | 顯示屏 | TK6071iQ | 微綸weinview |
|
2 | PLC | CPIE-N40SIDT-D | 歐姆龍 OMRON |
|
3 | 變頻器 | GD20-2R2G-4-K | 莫威騰INvt |
|
4 | 真空泵 | V0021 | 眾德 |
|
5 | 復合工程軸承 | JUM02-25;GFM1214-20; JFM1012-02 | 易格斯 igus |
|
6 | 氣缸 | DSNU16-20等 | 亞德客 |
|

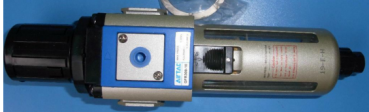

7 | 油水過濾器 | GFR300008 | 亞德客 AirTAC |
|
9 | 電磁閥 | 亞德客 AirTAC |
| |
10 | 溫控儀 | E5CC-QX2ASM-800 | 歐姆龍 OMRON |
|
11 | 編碼器 | E6B2-CWZ6C | 歐姆龍 OMRON |
|
12 | 空開 | OSMC32N4C25 OSMC32NICI0 | 施耐德 Schneider |
|
13 | 固態繼電器 | MGR-1 D4810 | 美格爾MGR |
|
14 | 交流接觸器 | LC1 N12 10 | 施耐德 Schneider |
|
15 | 檢測開關 | TL-Q5M EE670A | 溫州百得利 |
|

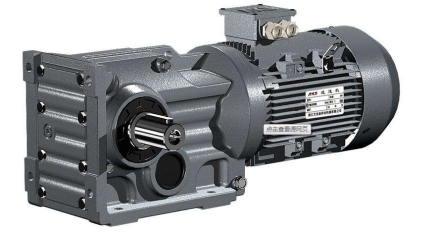

16 | 電機 | 定制機2.2KW | 上海厲師 |
|
17 | 分度箱 | 定制ES110 定制EB150 | 浙江眾力 |
|

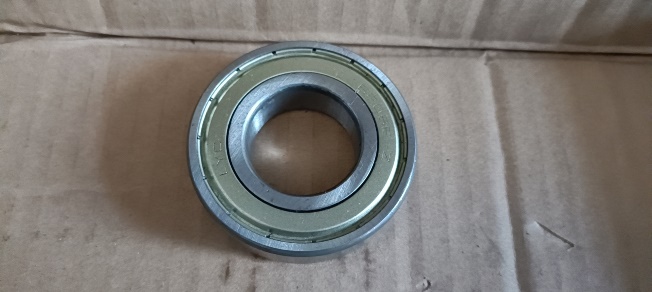

18 | 軸承 | 6004，6206等 | 東勝 |
|
機器機運行結構
部件名稱 | 功能 | 說明 | 圖片 | ||

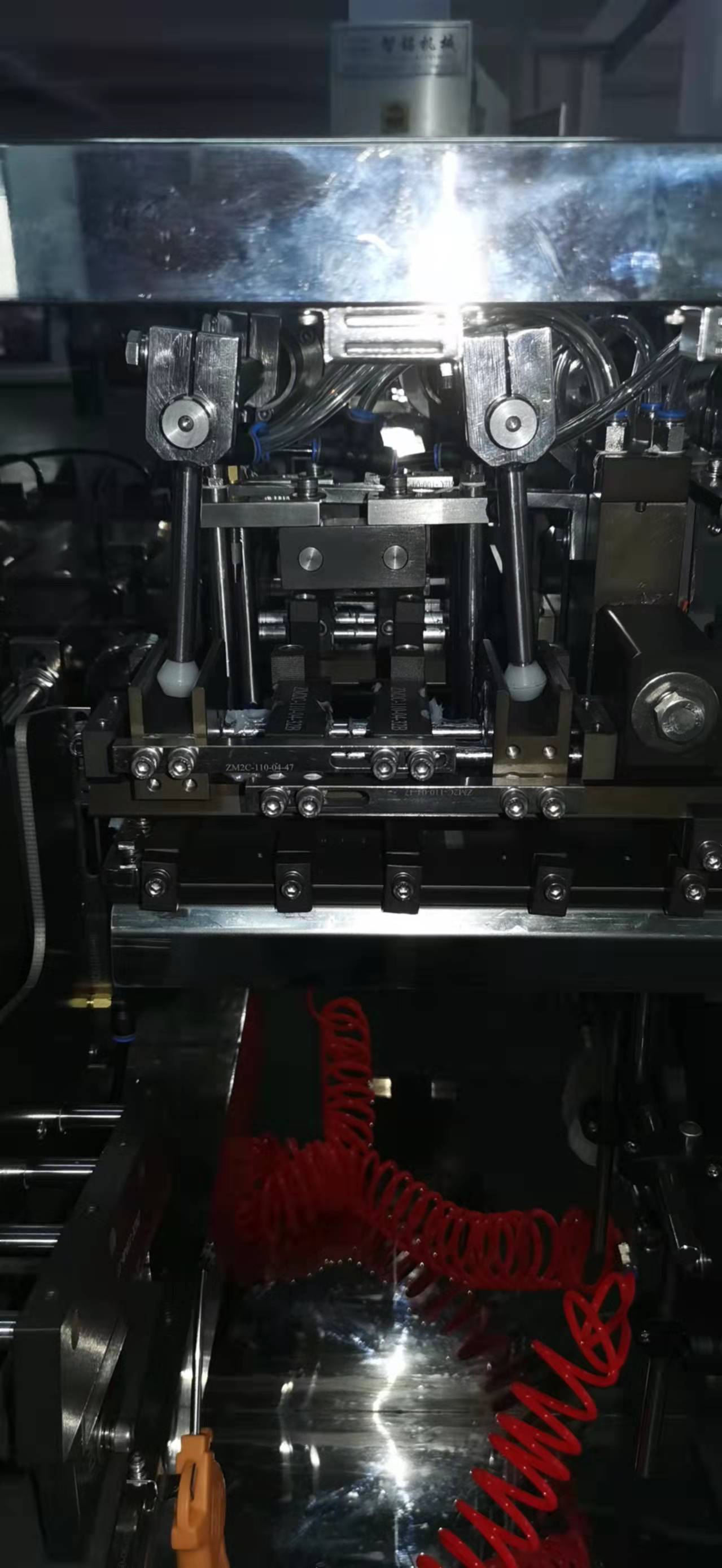

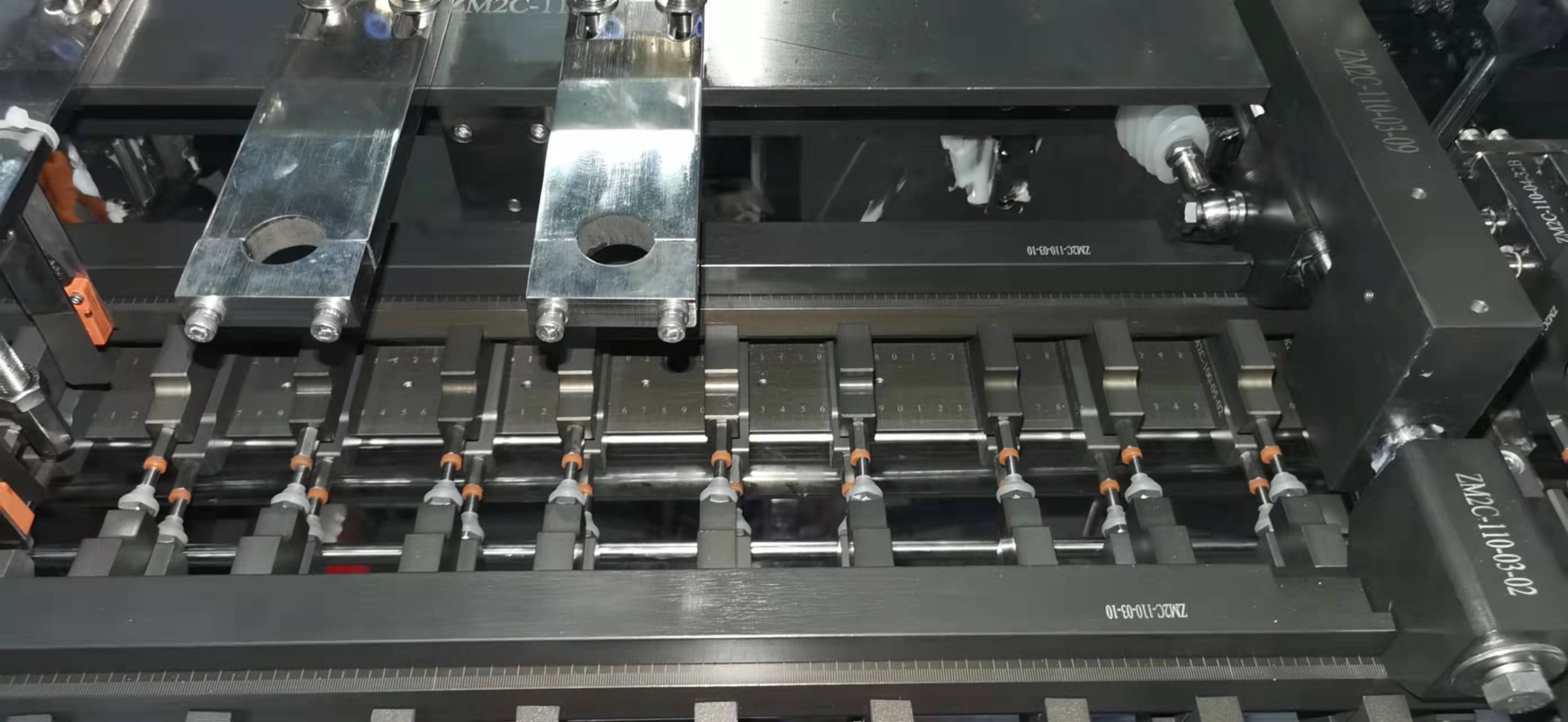

袋子1出2水平運行整體工位 | 區別于1出1設備 | 運行可靠，產量增加 |
| ||

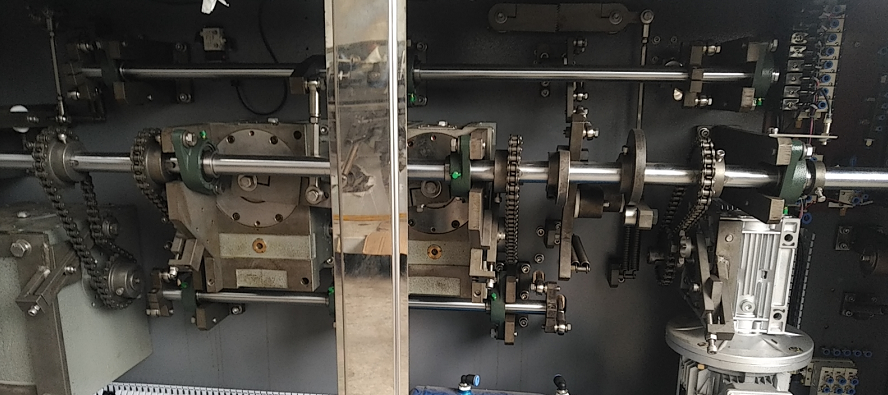

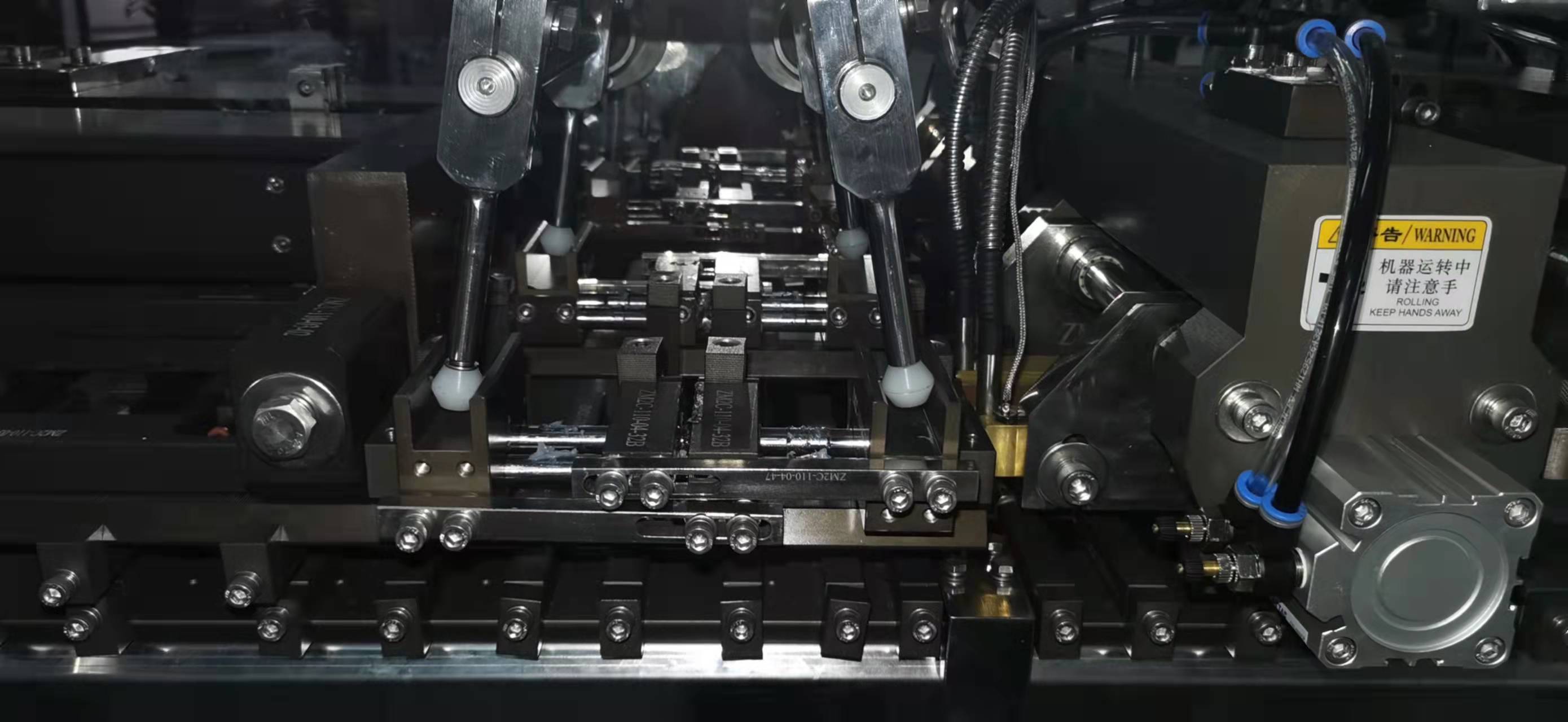

傳動 | 機器傳動運轉 | 單軸+凸輪設計+搖擺分割器，傳動更穩定，調節+維修更簡單 |
| ||

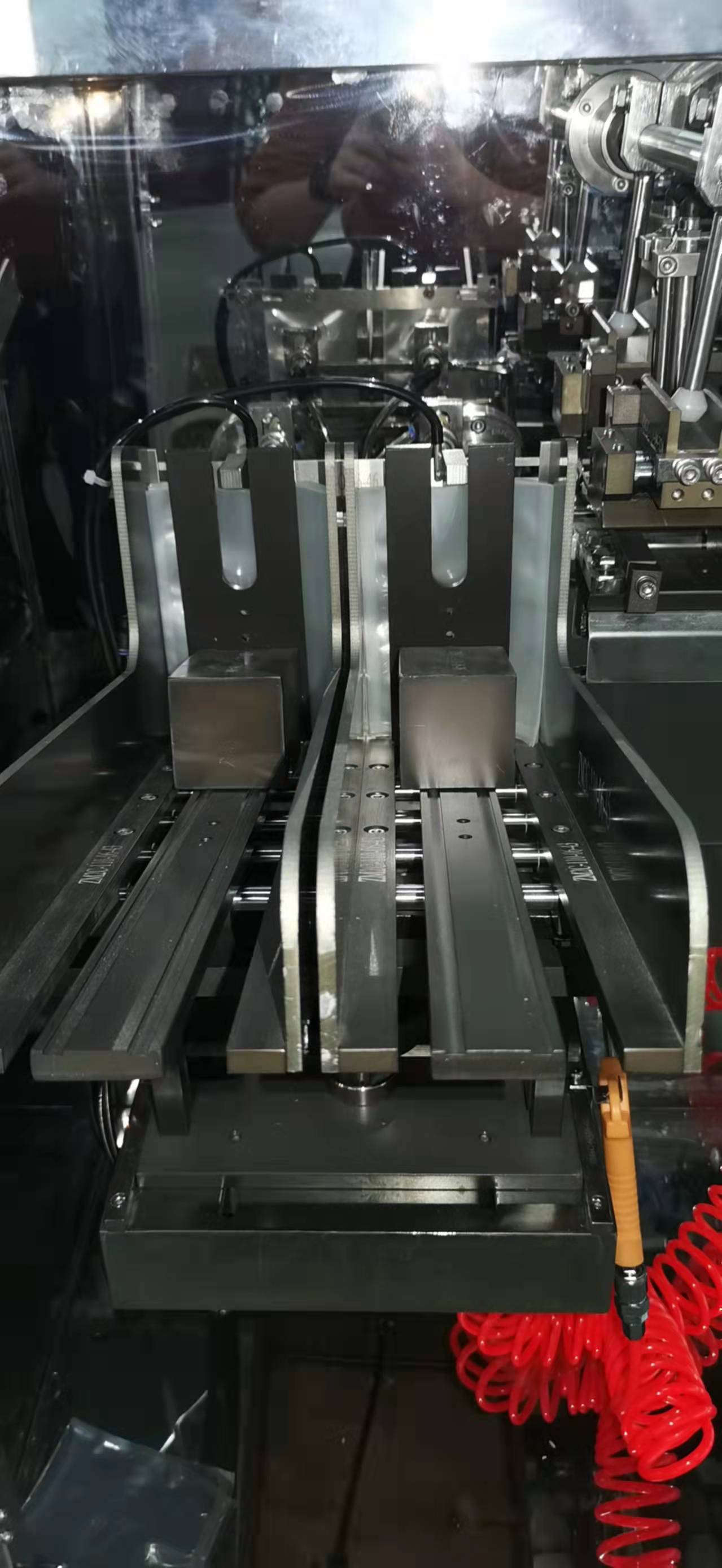

袋倉 | 上袋 | 手輪自動可調節式 |
| ||

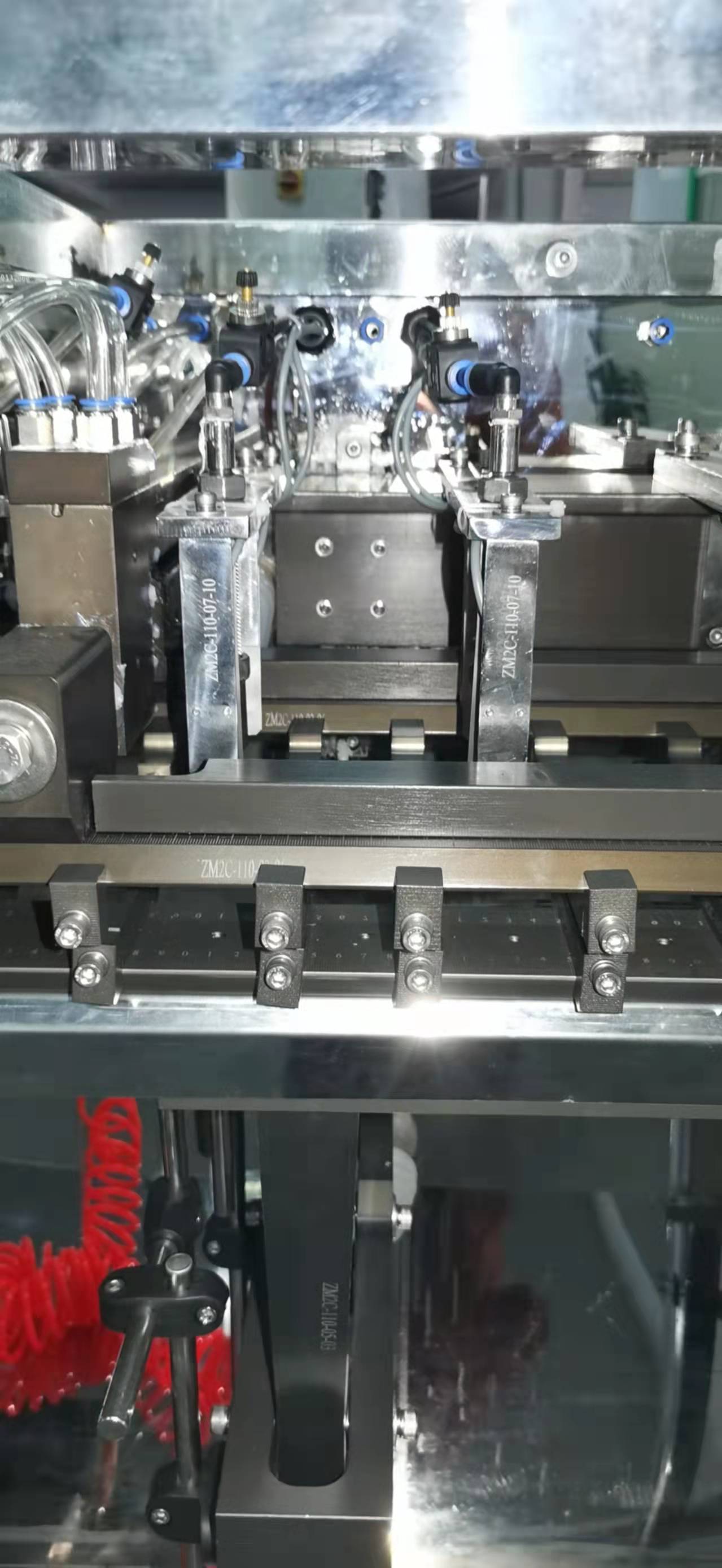

開袋 | 加料前需完成功能 | 搖擺分割器同步傳動，運行可靠 |
| ||
開袋檢測 | 確定開袋成功，為加料準備 | 4只高精密傳感器同時檢測，雙向保證檢測精準度 |
| ||
加料1 加料2 | 各種物料選擇，對應加料方式 | 伺服滑臺傳動，同步穩定 |
| ||
拉平 | 加料完成后，進行袋子拉平我，為封口準備 | 搖擺分割器同步傳動，運行可靠 |
| ||

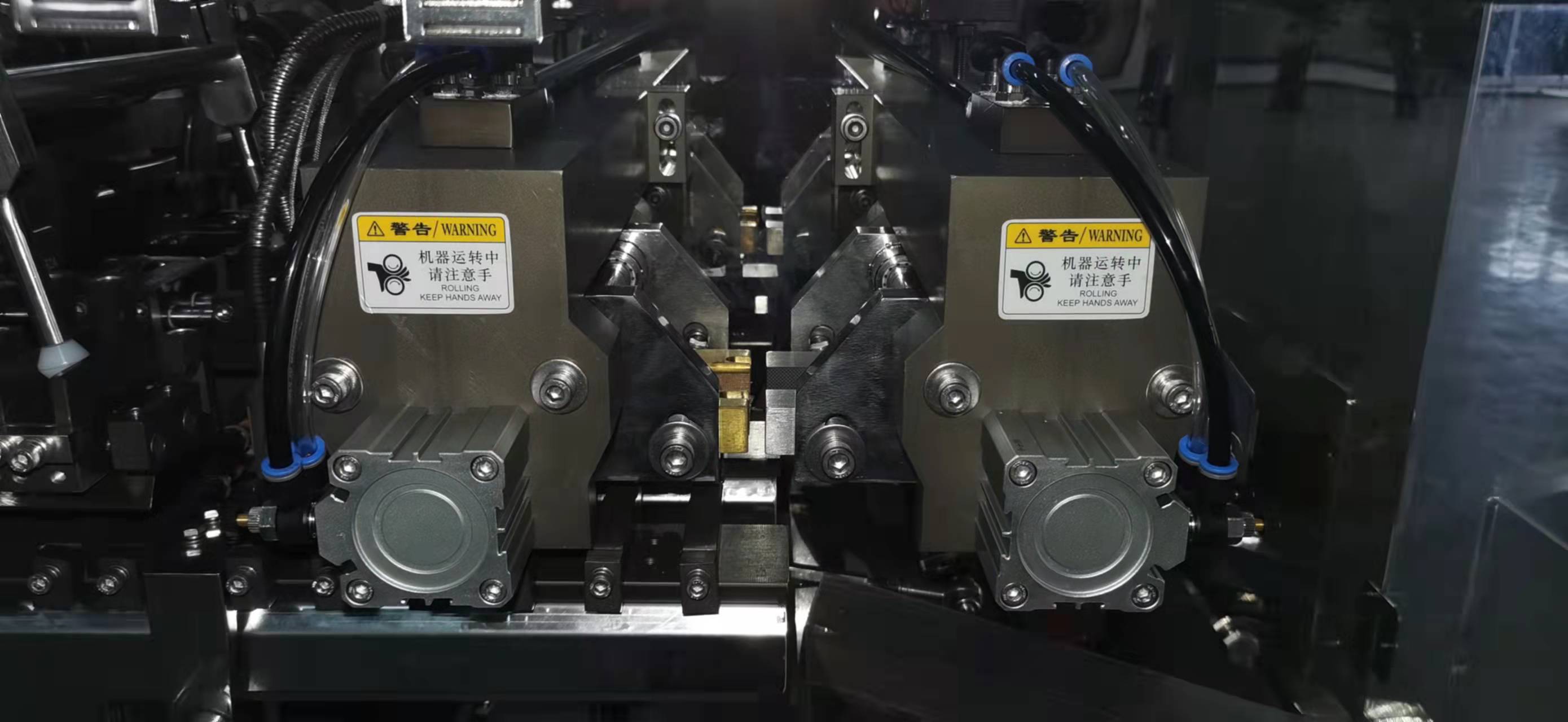

封口 | 拉平完成后進行封口 | 氣缸推動運行穩定，密封性好 |
| ||
整形 | 封口完成后進行整形 | 氣缸推動運行穩定，壓出紋路 |
| ||
